Netwerk

Op 4 juni 2019 zou onze overeenkomst voor internet en televisie bij KPN komen te vervallen. Voor onze 200/200Mbit snelheid betaalde wij bij hen maarliefst € 60,49. Een flink bedrag als je het ons vraagt. Omdat ik natuurlijk echte Hollander ben, ben ik gaan zoeken naar alternatieven. Al gauw kwam ik bij T-Mobile Thuis uit. T-Mobile Thuis biedt voor minder geld hogere snelheden aan. In februari heb ik dan dus ook T-Mobile Thuis 750Mbps besteld voor € 57,50 per maand !  Een verschil van € 2,99 per maand en met de verhoging van KPN per 1 juni 2019 zou dit zelfs € 3,99 per maand zijn op financieel vlak maar een dikke snelheidswinst van 550Mbps !

Op 21 maart 2019 is onze T-Mobile Thuis verbinding dan dus ook opgeleverd en enkele dagen binnen de oplevering ben ik dan dus ook aan de gang gegaan met het her-inrichten van mijn eigen netwerk. Het standaard Huawei HG659 modem is vervangen door Ubiquity Unifi Hardware. De in mijn netwerk gebruikte apparaten;



  • Unifi Switch 8 POE-60W
  • Unifi Security Gateway 3P
  • Unifi AP-AC-Lite AccessPoint
  • TP-Link TL-WR1043ND v2
  • Netgear Prosafe GS105Ev2

Thuis Netwerk



Unifi Switch verbindingen:

  • Poort 1: T-Mobile MediaConverter CTS CVT-3002-PLUS-DR SERIES.
  • Poort 2: Unify Security Gateway P3 WAN poort.
  • Poort 3: Unifi Security Gateway P3 LAN poort.
  • Poort 4: Loopt naar TP-Link TL-WR1043ND.
  • Poort 5: N/A
  • Poort 6: Loopt naar Netgear Prosafe GS105Ev2 in de woonkamer.
  • Poort 7: N/A
  • Poort 8: Verbonden met Unifi AP-AC Lite AccessPoint.

TP-Link TL-WR1043ND verbindingen:

  • Kabel naar tweede TL-WR1043ND op zolder N/A op dit moment.
  • Kabel naar PC in woonkamer.
  • Kabel naar thuisserver.

USG verbindingen:

  • Poort 1: WAN poort zoals vermeld verbonden met poort 2 op de switch.
  • Poort 2: LAN poort zoals vermeld verbonden met poort 3 op de switch.
  • Poort 3: LAN 2 poort niet verbonden N/A.

De reden waarom ik meerdere switches achter de Unifi Switch gehangen heb is vanwege het taggen van internet en televisie zodat via één enkele kabel zowel televisie als internet kan worden gebruikt naar de woonkamer. De Netgear splitst (untagged) deze VLAN’s waarna deze worden getagged aan specifieke poorten. Bij gebruik van het Huawei modem zou ik namelijk twee kabels moeten gebruiken naar de woonkamer waarvan één (1) voor internet en één (1) voor televisie. Een ongelofelijke rot klus en ook zeker overbodig anno 2019.

Dankzij het gebruik van eigen netwerk-apparatuur kan ik tot op hoog niveau het verkeer monitoren en statistieken bijhouden. Zo meet ik eenvoudigweg de snelheden (bandbreedte) welke websites maar ook welke applicaties zoal worden gebruikt. Bovendien kan ik dankzij deze setup zelfs de toegang beperken of weigeren tot bepaalde diensten waarvan mijn kinderen geen gebruik mogen maken 😉

Toekomstige situatie:

Op dit moment klopt het schema zoals bovenstaand niet helemaal. Op korte termijn zal de thuisserver worden verbonden met de Unifi en zal de op het schema getoonde poortnummers, worden gehanteerd. De TP-Link TL-WR1043ND zal worden vervangen met een tweede Unifi switch (identiek aan de eerste). Er zal een tweede Unifi Accesspoint worden bijgeplaatst, op zich is het signaal acceptabel maar het kan altijd net even iets beter.

Op zolder bevind zich een tweede TL-WR1043ND. Deze is voor zoonlief bedoeld zodat hij wireless heeft voor zijn smartphone en de laptop kan inprikken wanneer hij met een lage latency een spel wilt spelen (wifi is het “net” niet) 😉

Blue Cable?

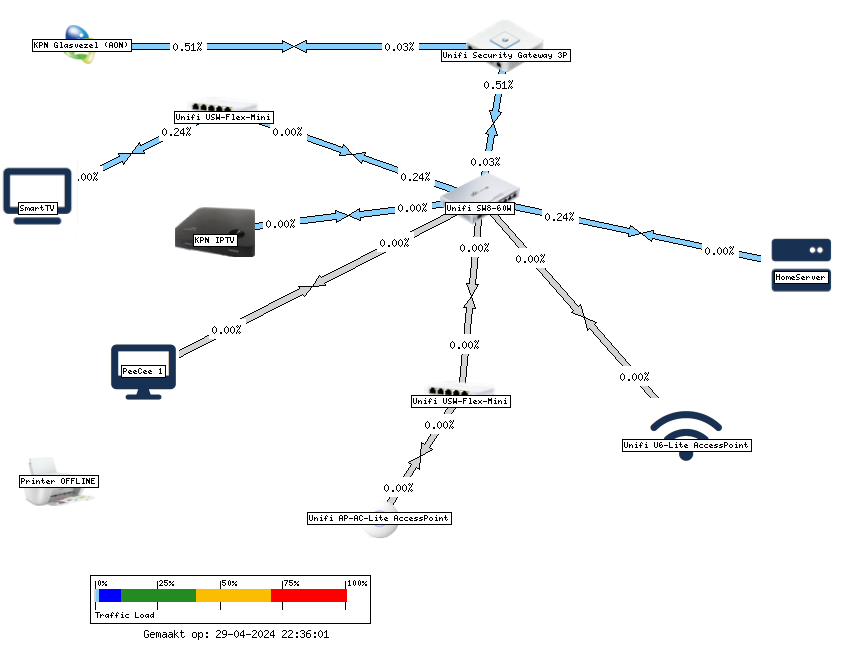

In onderstaande grafieken is een “Bluecable” te zien, dit is de lifeline naar de tweede switch (nu nog een TL-WR1043ND). De tweede switch fungeert als lijn naar alle (op de smart-tv en digitale televisie na) bekabelde apparaten.

Statistieken / Grafieken:

Onderstaande statistieken / grafieken, worden iedere 5 minuten voorzien van een update. Als monitoring daemon wordt gebruikt gemaakt van Munin. Deze daemon werkt out-of-the-box zonder al teveel moeite en doet precies wat het moet doen. Dankzij een Unifi-plugin voor munin kunnen onderstaande grafieken worden gegenereerd!

Graph
Graph
Graph
Graph
Graph
Graph
Graph
Graph
Graph
Graph

Tot slot

De door mij opgezette configuratie omtrent Unifi is opgebouwd met behulp van UBNT en Gathering of Tweakers de Netgear Prosafe heb ik functioneel kunnen krijgen met behulp van een artikel op het T-Mobile Forum. Om alvast de vraag te beantwoorden of ik screenshots of zelfs de configfile voor de Unifi set-up wil publiceren? Helaas! Mijn setup is eigenlijk een puinzooi (niet opgeruimd zoals VLAN’s die zijn aangemaakt maar totaal niet worden gebruikt). Echt duidelijkheid schept het dus niet. Tevens is het de moeite waard om zelf te experimenteren met de reeds bekende informatie! Mijn setup deel ik dus niet 🙂
